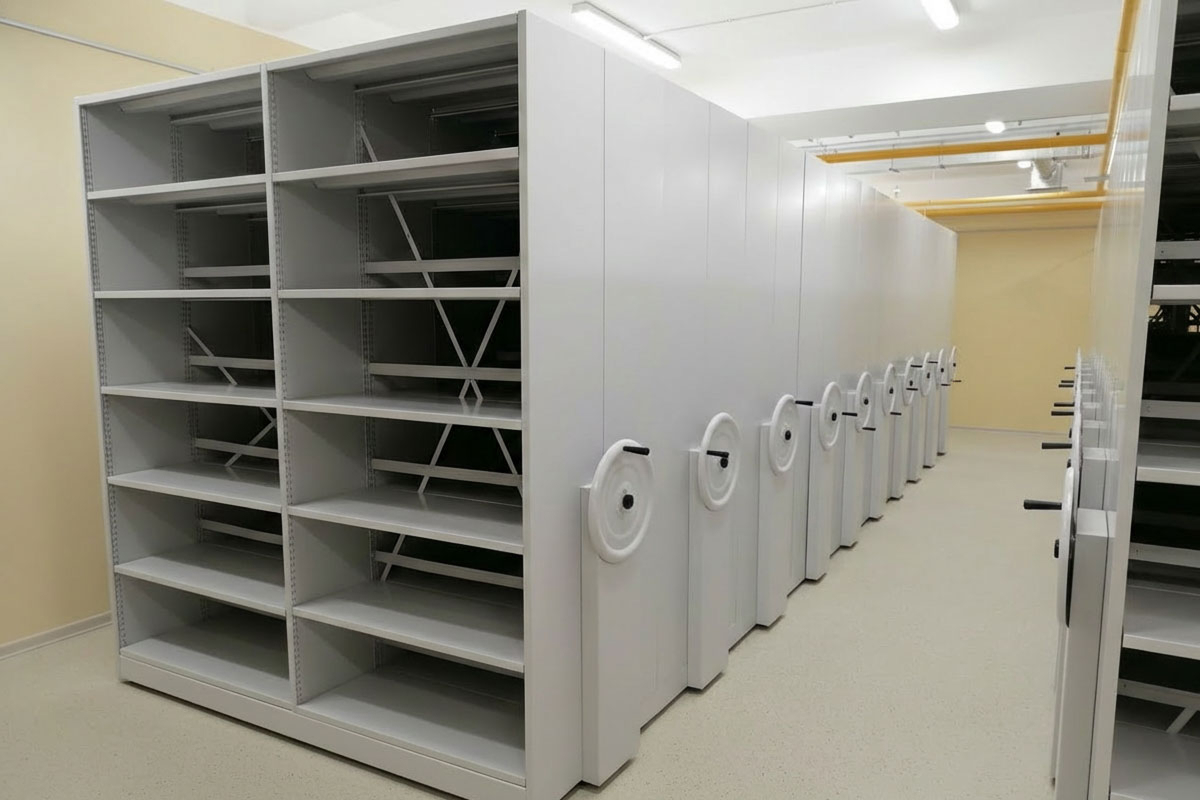

Стеллаж подвижной архивный с ручным управлением

Подвижной стеллаж, арт.СК4М, состоит из подвижной рамы передвигаемой с помощью механического привода по рельсам. Для верхней части стеллажа используется стеллаж  ,арт СК4 . Рельсы изгототавливаюся из калиброванного квадрата 16х16 мм с подложкой шириной 3х100 мм. Вариант исполнения подложки (с или без антипрокидывателя). Рельса оцинкованная.Варианты исполнения пола с обкатным пандусом или фальш-полом. Фальшпол изготавливается из фанеры толщиной 21 мм. Механизм перемещения рулевой колонки имеет 2 редуктора с натяжителем цепи.Кнопка-стопор или кнопка с закрывающимся замком.Рама сварная ,изготовлена из металла толщиной 3 мм. Привод редуктора рамы находится по центру рамы,что обеспецивает паралельное перемещение стеллажа по рельсам. Диаметр стальных колес 100 мм. Высота рамы 130 мм. Ширина от 460 мм.до 2010 мми,длина до 7030 мм. Высота стеллажа до 5000 мм. Нагрузка на погонный метр рамы 1600 кг. Лицевая часть стеллажа изготавливается в 2-х вариантах. С рулевой колонкой или с цельной стенкой с закругленнми стенками.   Штурвал (маховик) изготавливается с металлической тарелкой (толщина металла 2 мм) методом штамповки или с пласмассовыми рулями с одний ручкой . Нагрузка на рулевую тарельку не более 2-4 кг.

Передвижные стеллажи СК4М предназначены для любых фондохранилищ, библиотек, архивов и оптимально используются для хранения дел в гибких папках, книг с гибким переплетом при высоте боковых стенок до 3400мм, нагрузка на стенку до 800 кг.(до 10 рабочих полок).
В качестве надстройки на мобильных основаниях используются стационарные стеллажи СК4 (см. раздел «стеллажи стационарные»). Мобильное основание представляет собой цельносварную рамную конструкцию со стыками (при длине основания свыше 2500мм сборно-разборная рама), с установленными на ней механизмами. Мобильное основание включает в себя:
• приводную колонку, состоящую из стойки с механизмом вращения в сборе, кожуха, штурвала и стопорного механизма;
• центральный вал, служащий для передачи вращательного движения от приводной колонки к ведущему валу по всей длине передвижного основания.
• две пары опорных букс, на валах которых закреплены стальные колеса, служащие для перемещения оснований по направляющим путям;
• основание для 2-х стороннего стеллажа (распределенная нагрузка на мобильное основание – не менее 2000 кг на погонный метр).
• мобильное основание имеет антиопрокидыватели,
• стопор
• максимальная длина мобильного ряда стеллажей до 10 метров
Рельсовый путь предназначен для перемещения по нему мобильного основания и состоит из следующих элементов:
• гнутый швеллер (сталь-3, толщина 3 мм);
• полоса для роликов (сталь-45, подвергнута дополнительной термообработке, для повышения износостойкости);
• пандус (предназначен для создания ската с рельса для удобства перемещения пользователя и передвижения архивных тележек, материал – алюминий);
При необходимости, для закрытия межрельсового пространства, устанавливается фальшпол (из ламинированной прессованной ДСП, толщиной 16 мм).

Стеллажи комплектуются вращающимися штурвалами. Для перемещения многоуровневой технической конструкции на передвижной платформе с полезной нагрузкой до 5000 кг усилие на рукоятку привода (штурвала) не превышает 1,5кг.

Гарантийный срок эксплуатации 25 лет.
